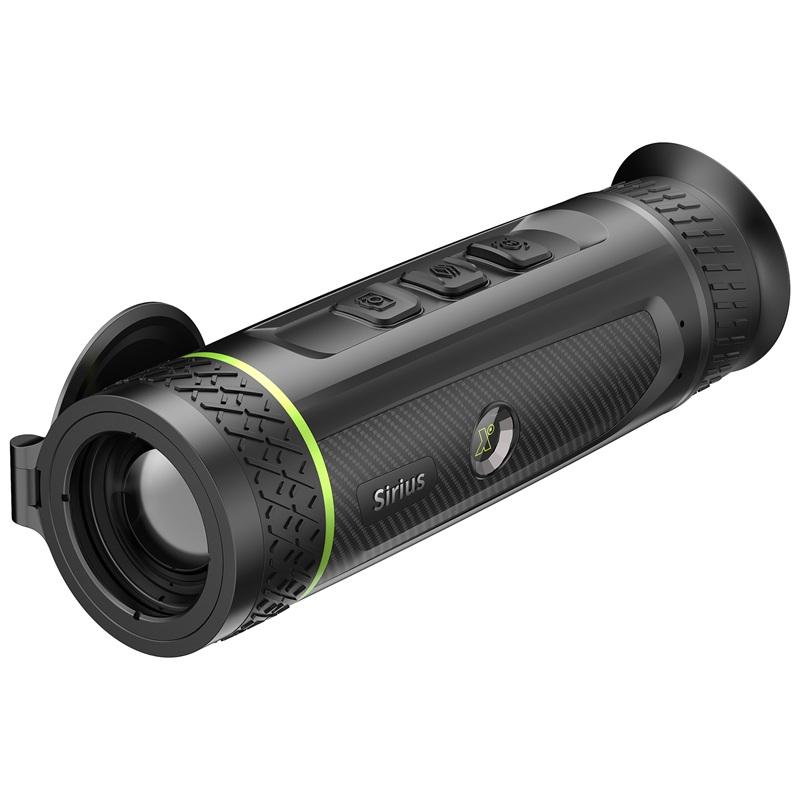

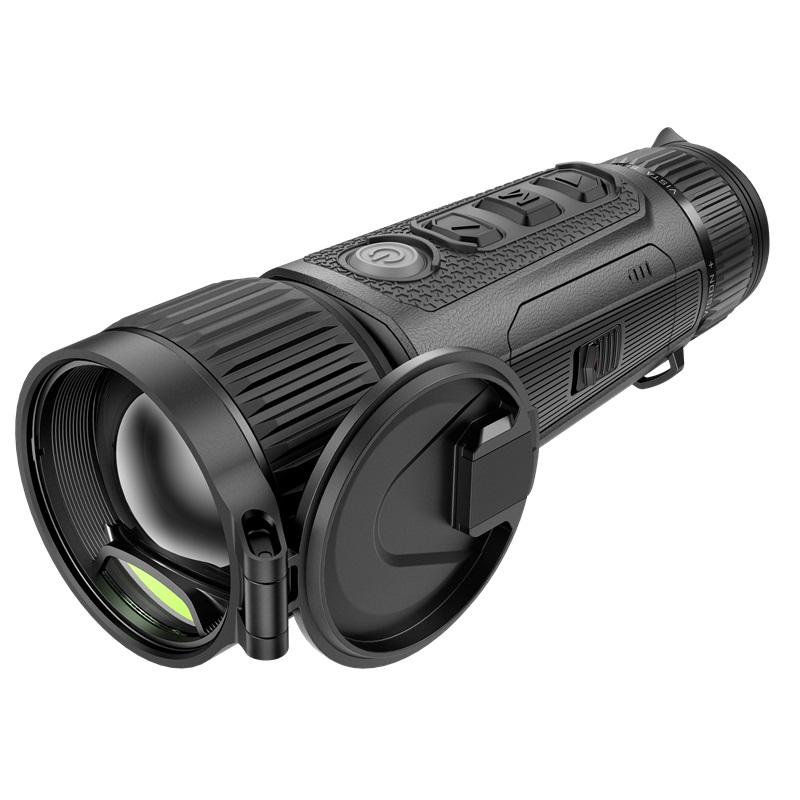

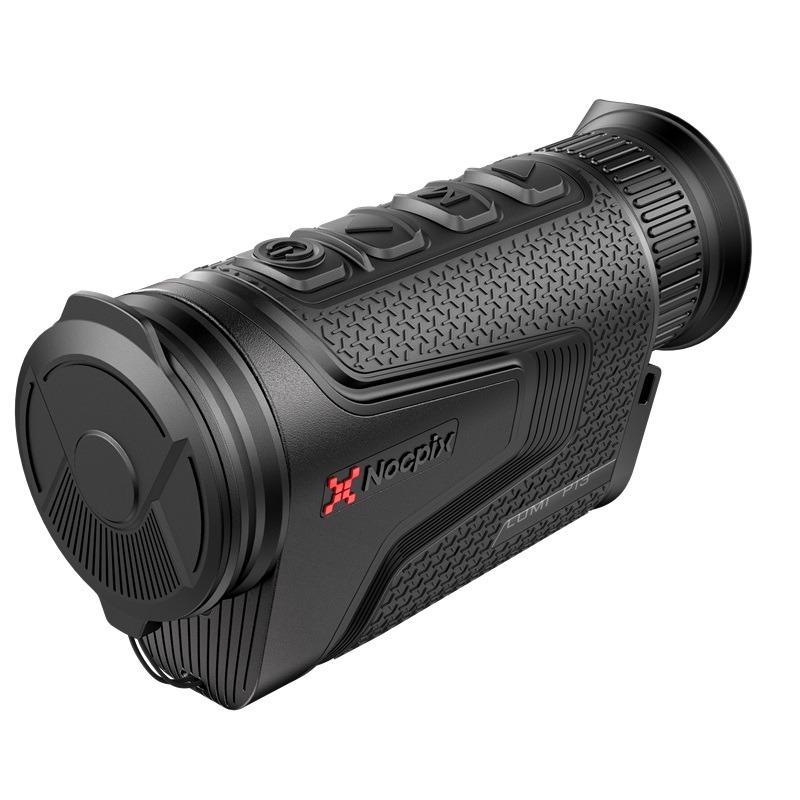

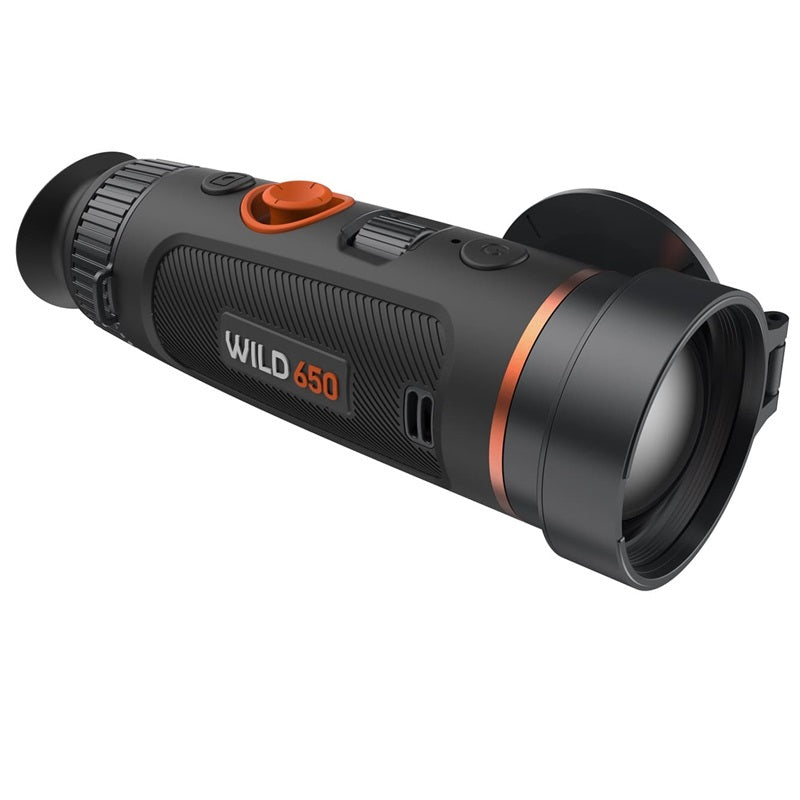

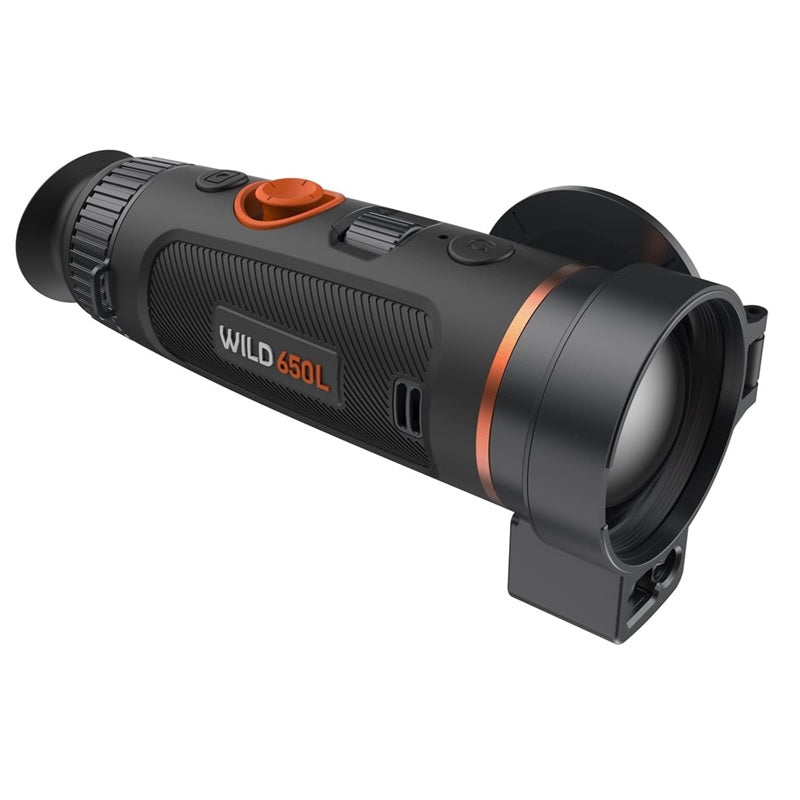

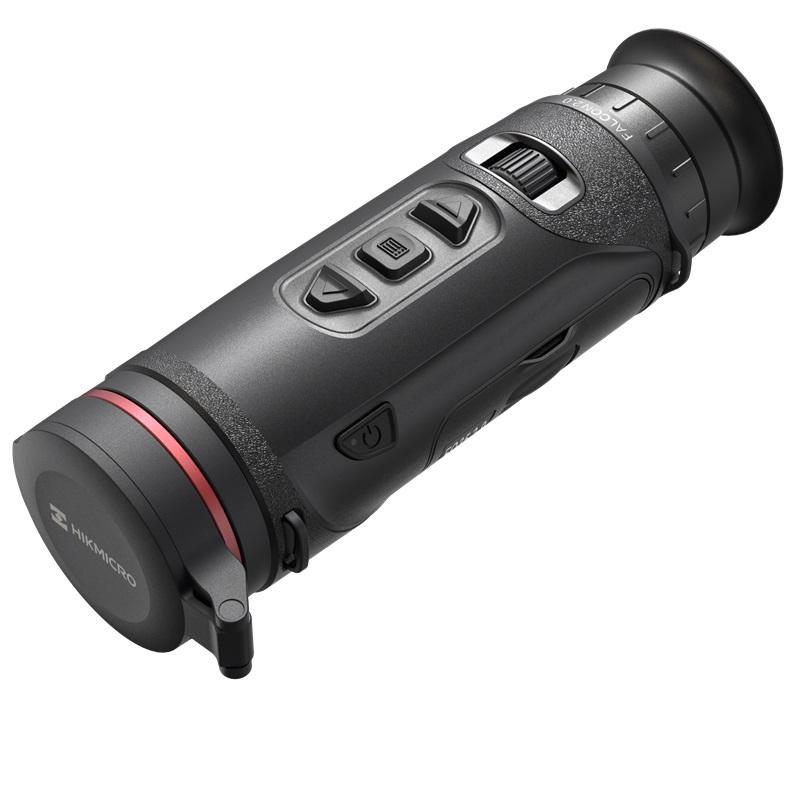

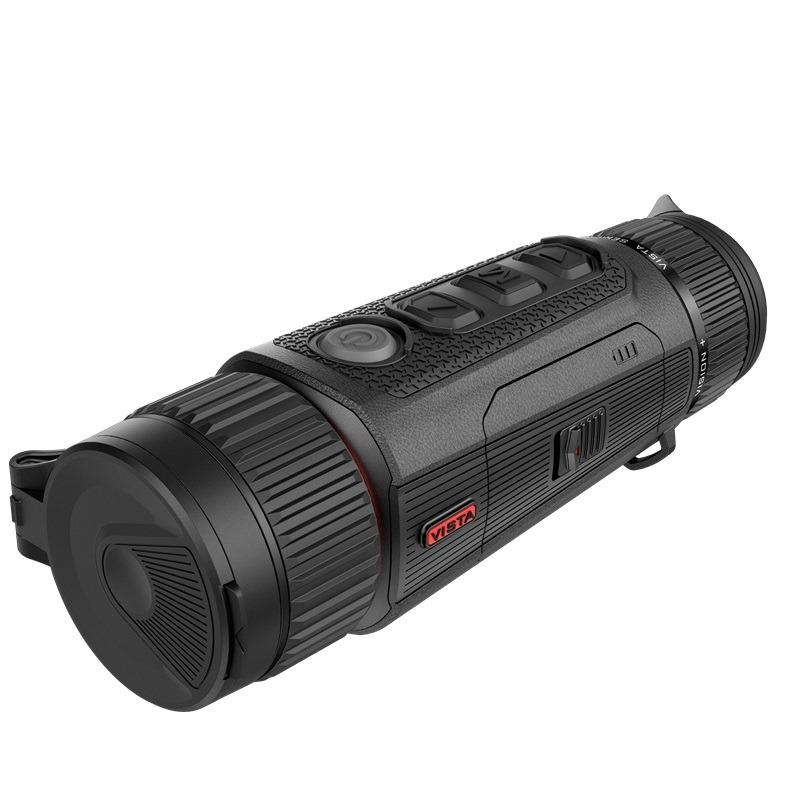

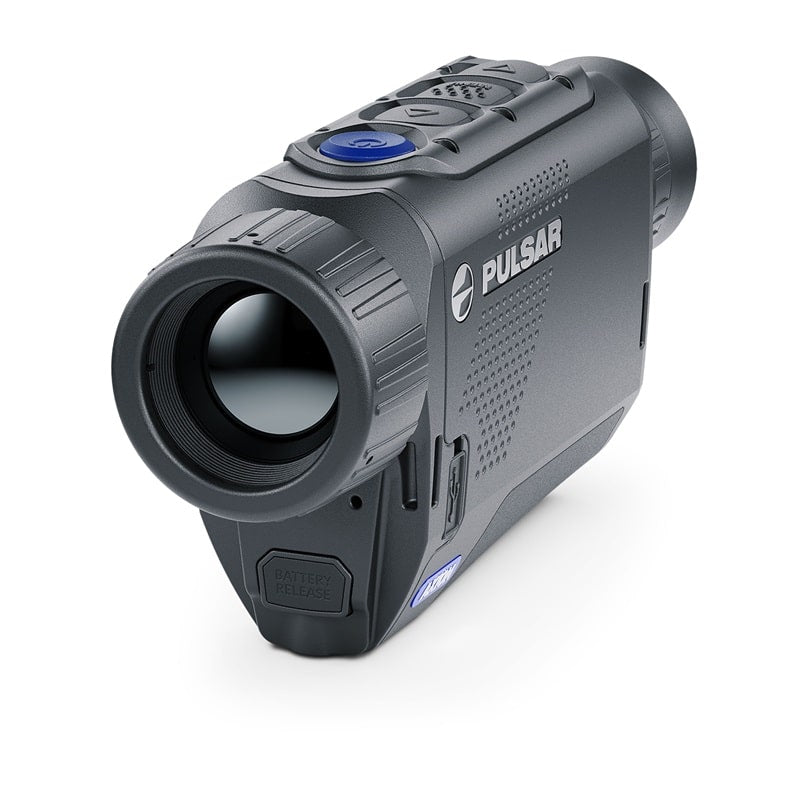

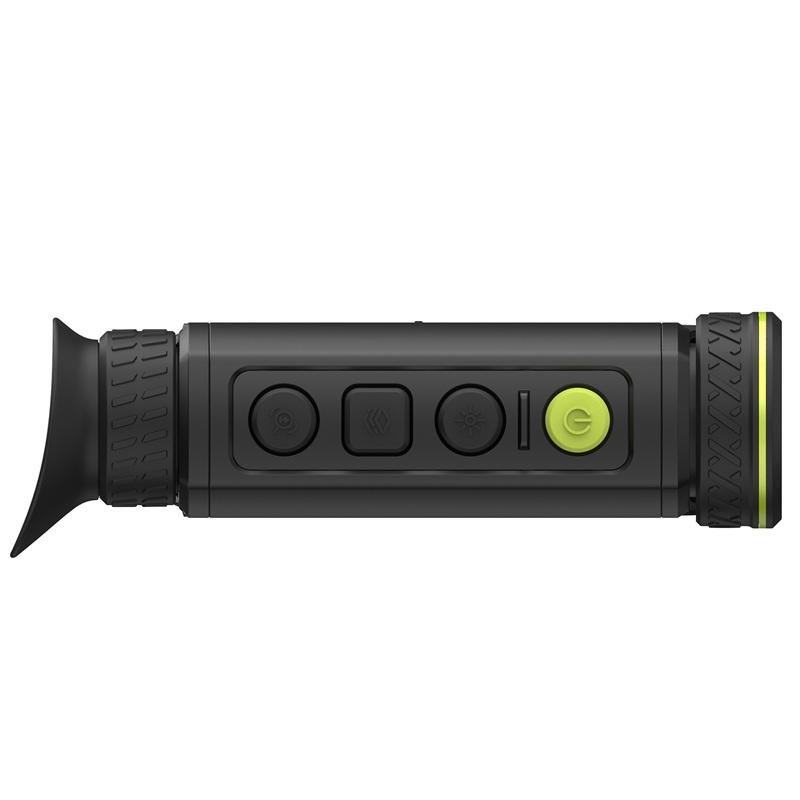

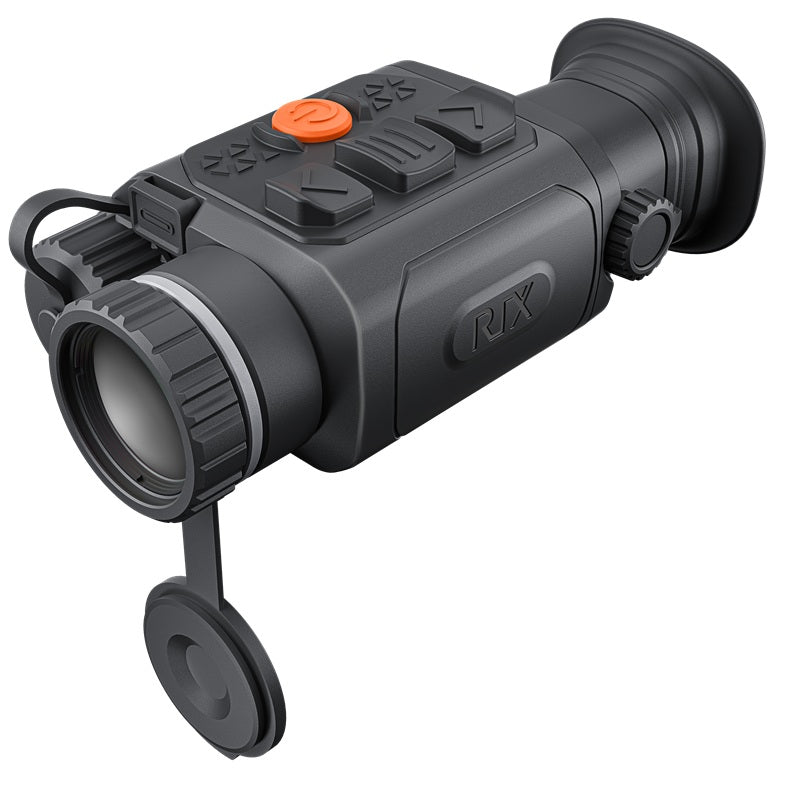

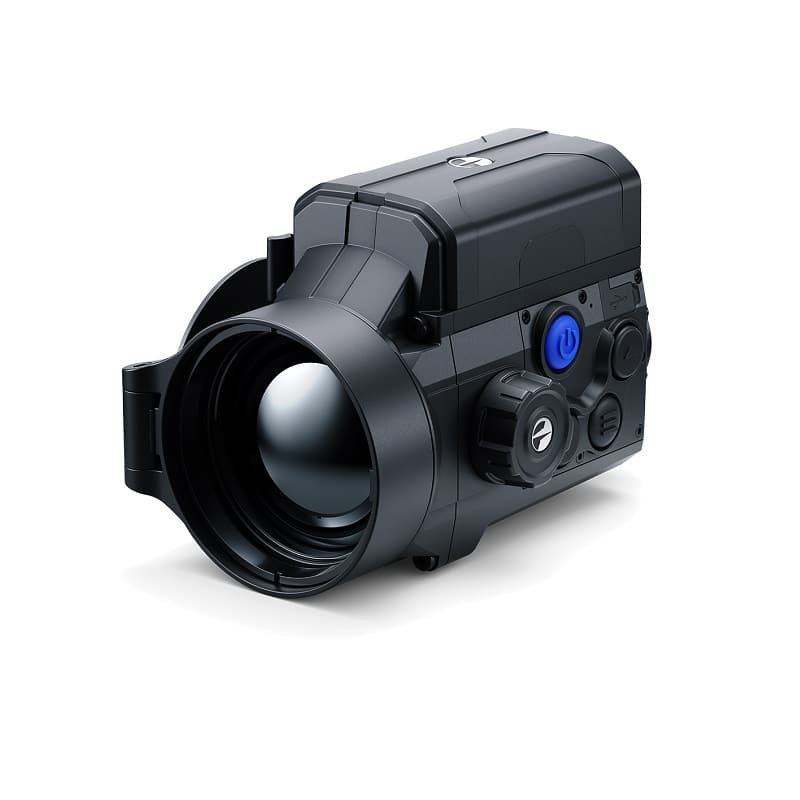

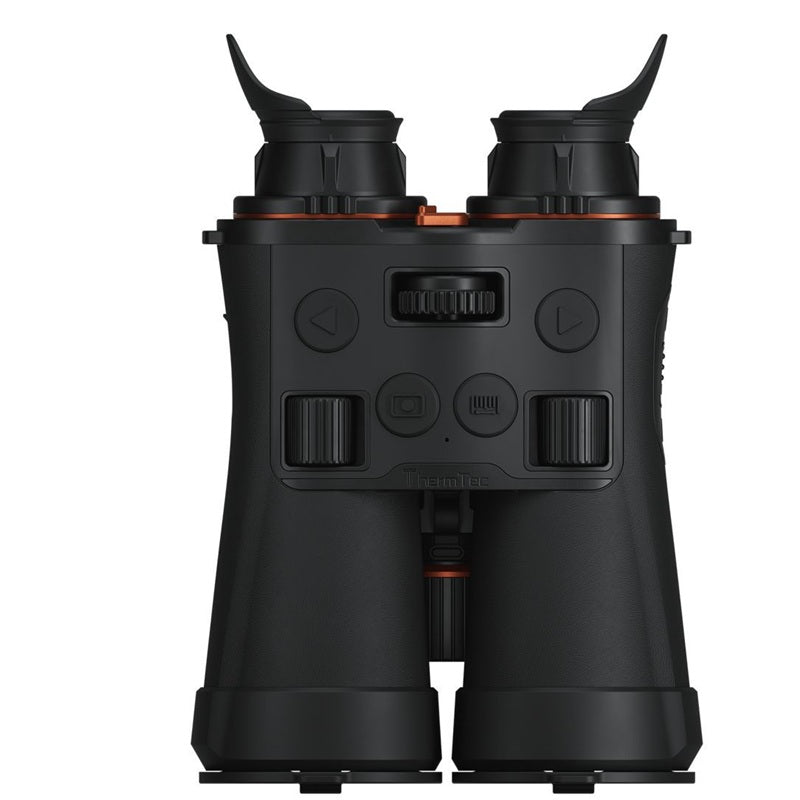

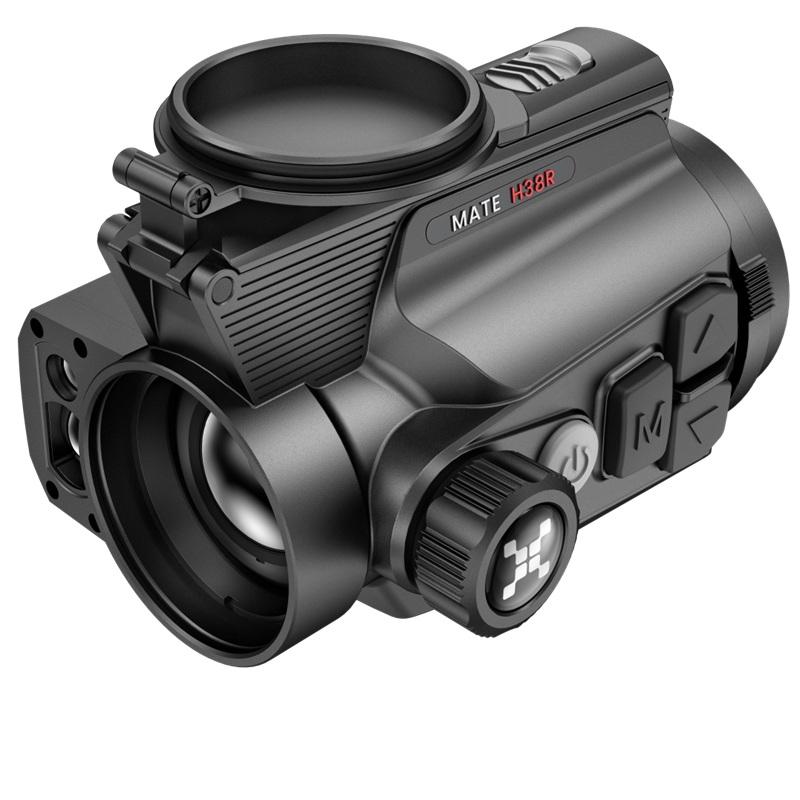

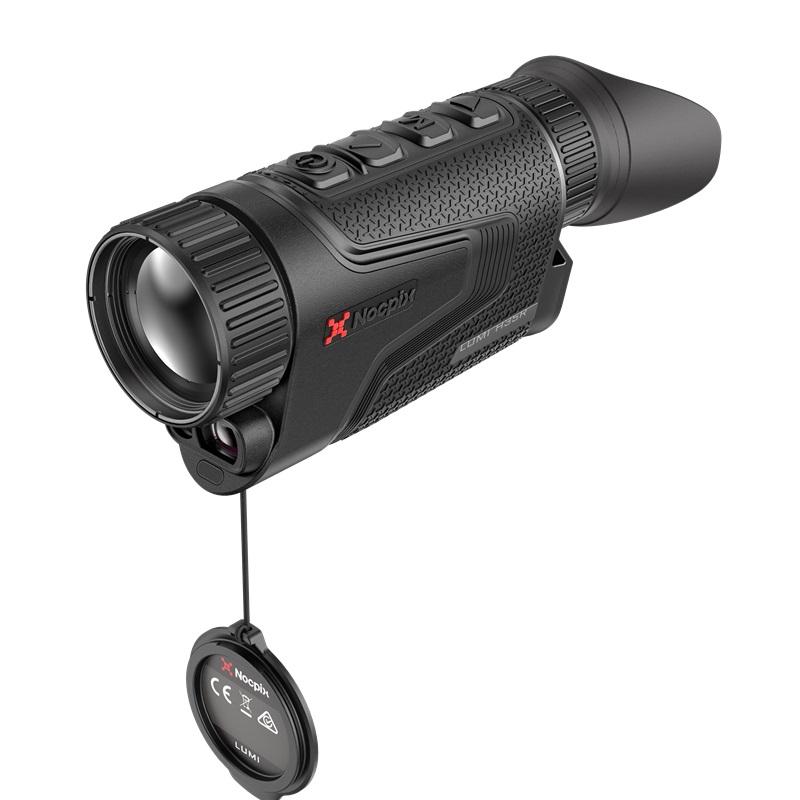

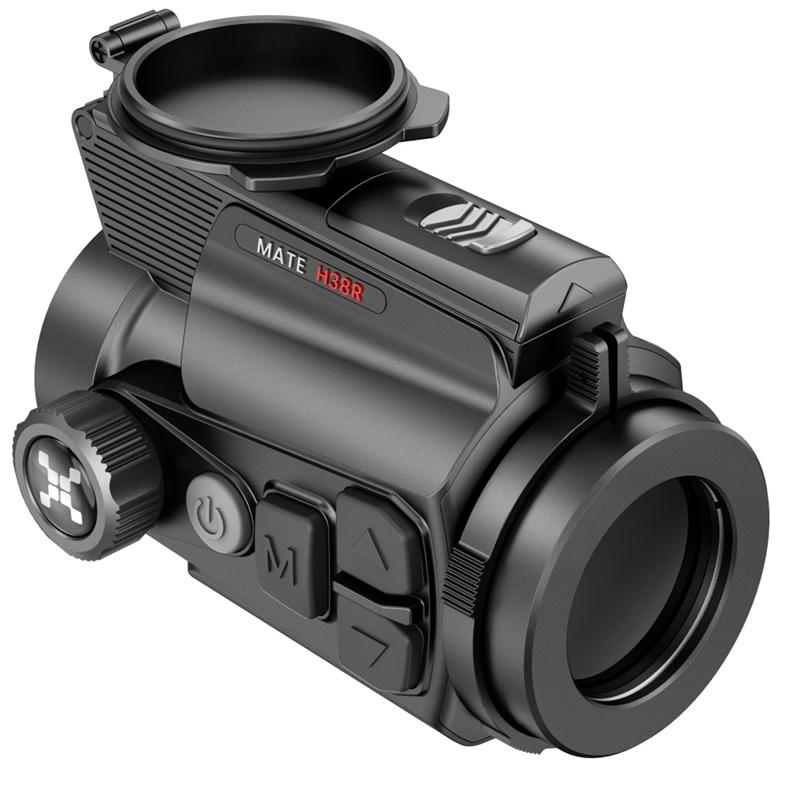

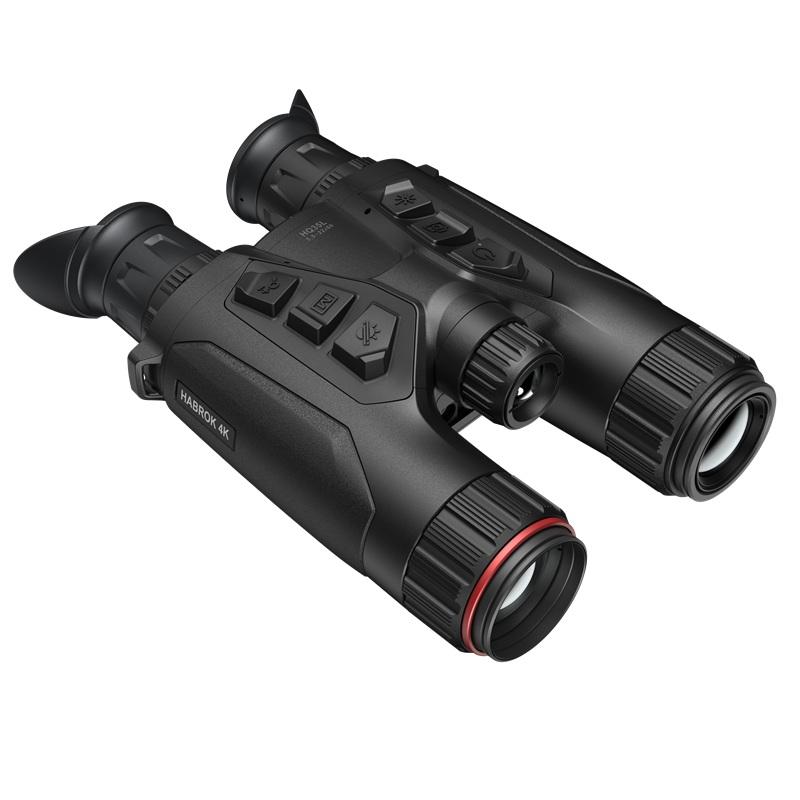

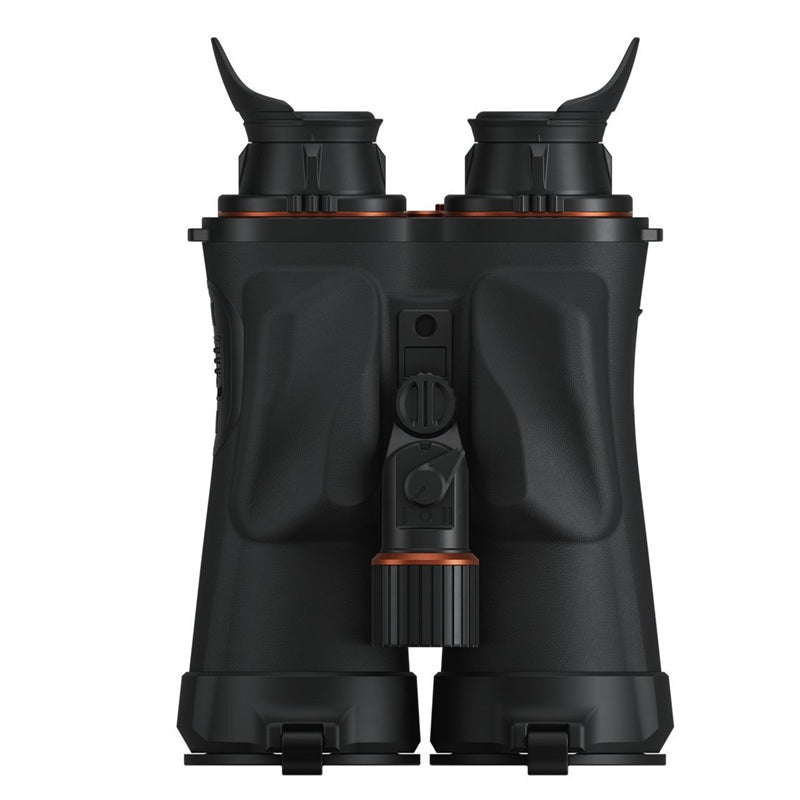

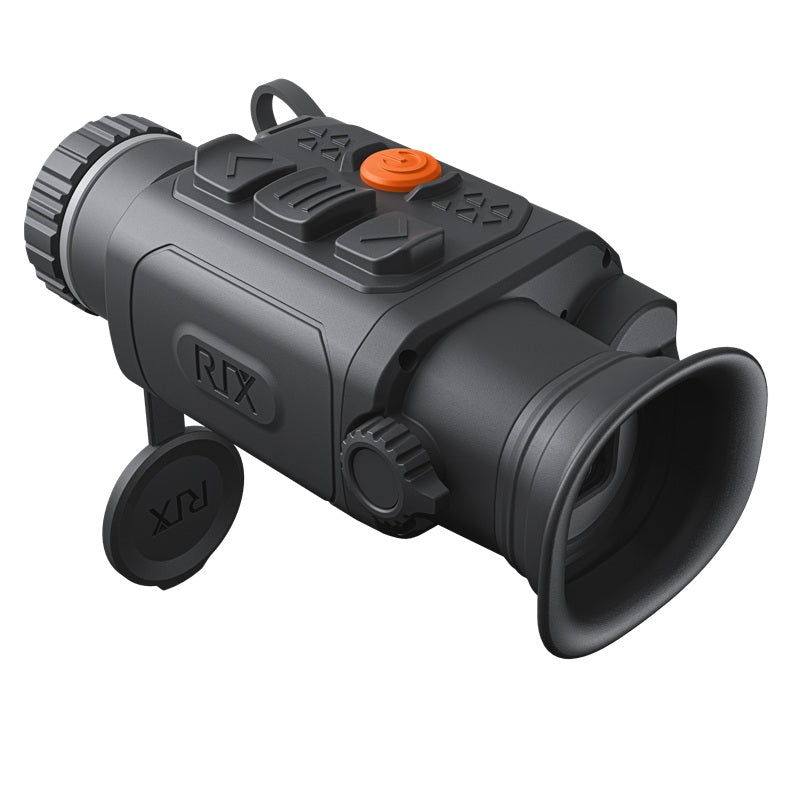

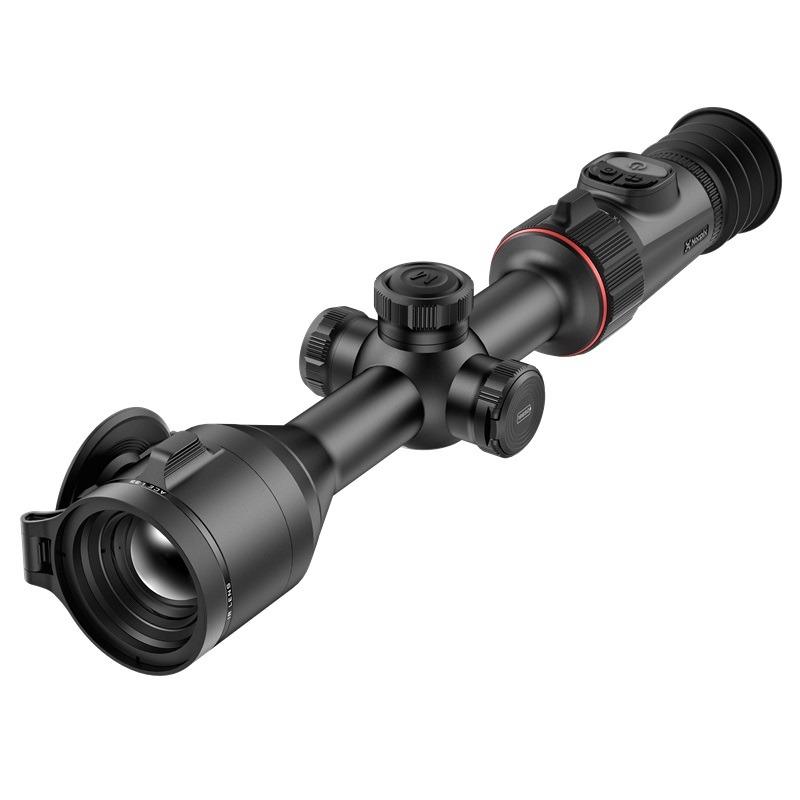

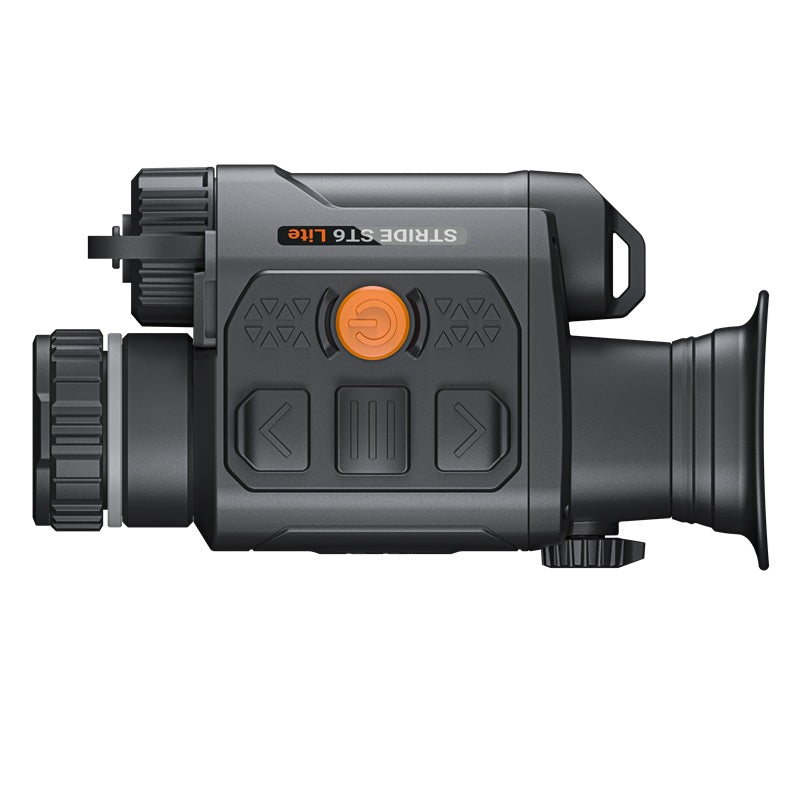

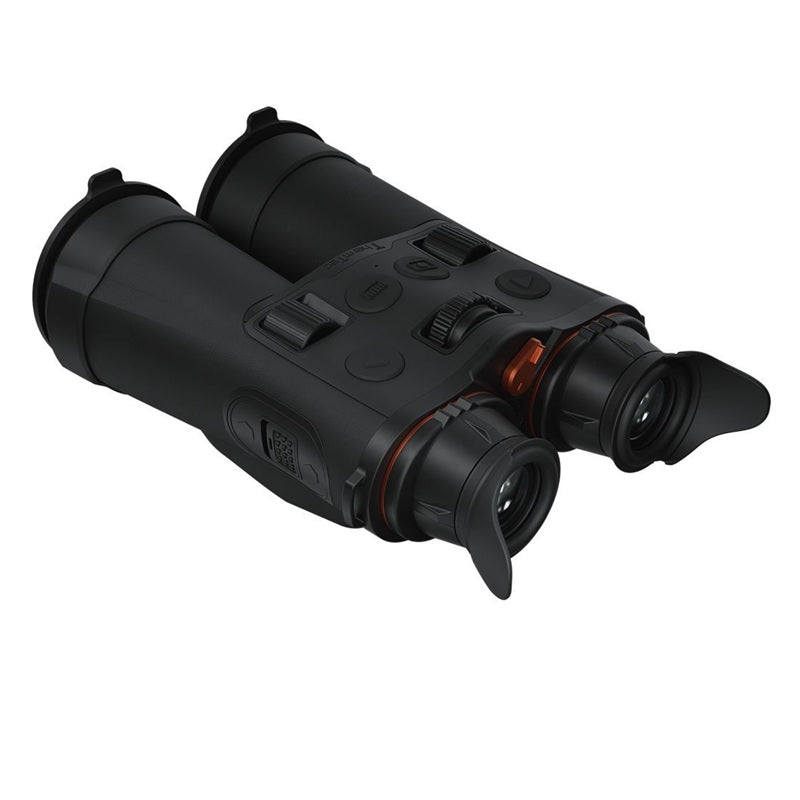

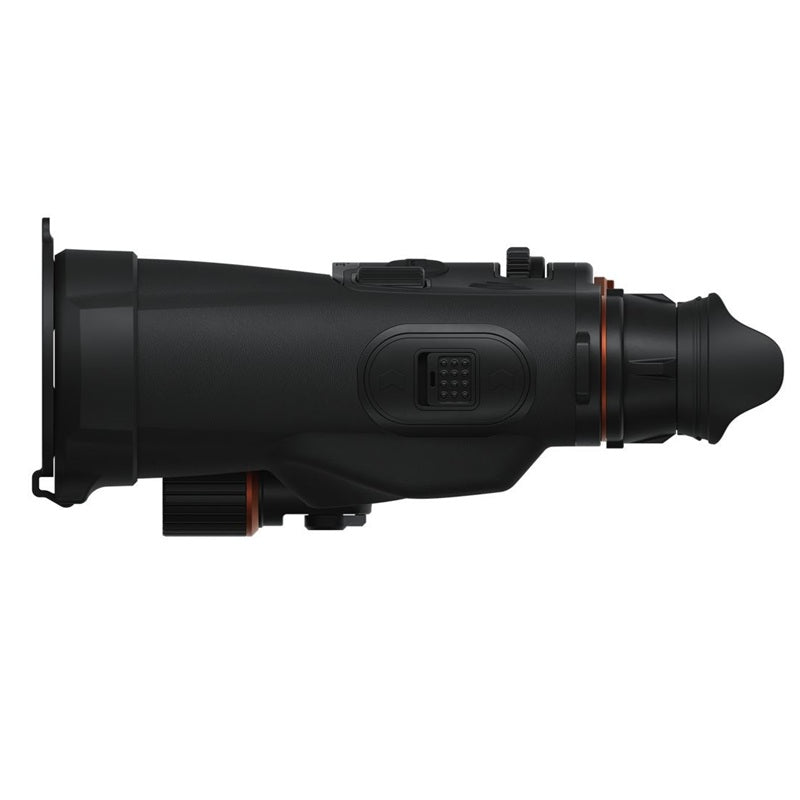

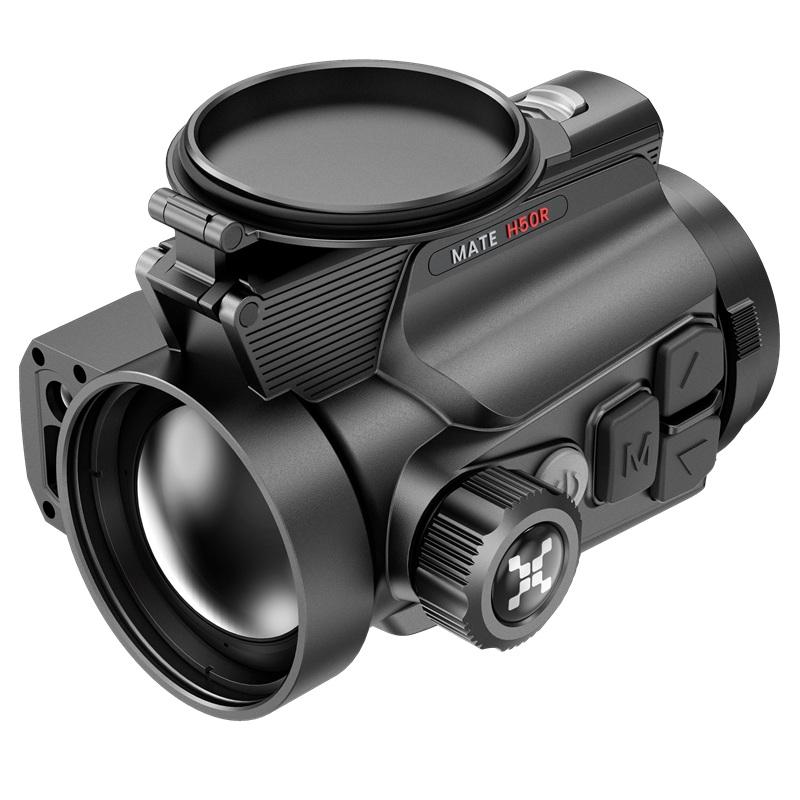

Wärmebildgeräte

Technische Details und Funktionsweise

1. Infrarotstrahlung (IR) und Wellenlängenbereich:

   • Infrarotstrahlung: Wärmebildgeräte erfassen die unsichtbare Wärmestrahlung, die von Objekten ausgestrahlt wird. Diese Strahlung hat eine längere Wellenlänge als sichtbares Licht und liegt im Bereich von etwa 700 nm bis 1 mm.

   • Bereiche der Infrarotstrahlung: Die wichtigsten Bereiche für Wärmebildgeräte sind der mittlere IR-Bereich (3–5 µm) und der lange IR-Bereich (8–14 µm), da die meisten Objekte bei Raumtemperatur oder höher vor allem in diesen Bereichen strahlen.

2. Sensoren:

   • Mikrobolometer: Der wichtigste Sensor in den meisten Wärmebildkameras. Es handelt sich um eine spezielle Technik, bei der kleine Detektoren auf einem Chip Temperaturunterschiede messen. Diese Detektoren reagieren auf die Wärme, indem sie ihre Widerstandseigenschaften ändern. Die Mikrobolometer-Sensoren sind in der Lage, Bilder mit hoher Genauigkeit zu erzeugen.

   • Thermoelektrische Sensoren: In einigen Geräten werden auch thermoelektrische Sensoren verwendet, die die Wärme direkt in elektrische Signale umwandeln.

3. Bilddarstellung:

   • Farbskalen und Graustufen: Die dargestellten Bilder können in verschiedenen Farbskalen oder Graustufen angezeigt werden. Zum Beispiel könnte heißes Material rot oder weiß und kühleres Material blau oder schwarz erscheinen.

   • Thermische Auflösung: Diese gibt an, wie fein die Temperaturunterschiede im Bild dargestellt werden. Die Auflösung wird durch die Anzahl der Pixel im Sensor und die Empfindlichkeit des Geräts bestimmt. Eine höhere Auflösung führt zu detaillierteren Bildern.

4. Bedeutung der Temperaturgenauigkeit:

   • Temperaturmessung: Wärmebildgeräte sind in der Lage, präzise Temperaturmessungen vorzunehmen. Sie können Temperaturen von Objekten im Bereich von etwa -20 °C bis 2.000 °C messen (je nach Gerät und Sensortechnologie).

   • Messbereich und Genauigkeit: Einige Geräte bieten eine Genauigkeit von ±2 °C oder ±2 %, wobei die Genauigkeit je nach Anwendungsbereich variieren kann. Bei professionellen Geräten ist eine hohe Präzision wichtig, etwa für Anwendungen in der Industrie oder Medizin.

Weitere Einsatzmöglichkeiten und Anwendungen

1. Feuerwehr und Rettungsdienste:

   • Brandbekämpfung: In Brandgebieten können Wärmebildkameras genutzt werden, um versteckte Brandherde zu lokalisieren, die durch Rauch oder Dunkelheit verdeckt sind.

   • Personensuche: Bei Such- und Rettungseinsätzen, etwa nach Erdbeben oder in verschneiten Gebieten, helfen Wärmebildkameras dabei, vermisste Personen zu finden, da deren Körperwärme von der Kamera sichtbar gemacht wird.

2. Bau- und Gebäudediagnostik:

   • Energiemanagement: Wärmebildkameras werden oft verwendet, um Wärmeschäden und Energieverluste in Gebäuden zu identifizieren. Zum Beispiel können sie feststellen, wo Wände, Fenster oder Dächer schlecht isoliert sind.

   • Feuchtigkeitsanalyse: Feuchtigkeit in Wänden oder Decken kann sich durch Temperaturunterschiede manifestieren. Dies hilft, Wasserschäden frühzeitig zu erkennen.

3. Industrie:

   • Maschinenüberwachung: In vielen industriellen Bereichen werden Wärmebildkameras eingesetzt, um Maschinen und Anlagen auf Überhitzung oder Anzeichen von Defekten zu überprüfen. So lassen sich potenzielle Ausfälle verhindern und Wartungsarbeiten besser planen.

   • Elektronikinspektion: In der Elektronikindustrie werden Wärmebildgeräte verwendet, um die Temperaturverteilung auf Leiterplatten und Bauteilen zu analysieren und Überhitzung zu vermeiden.

4. Medizinische Anwendungen:

   • Diagnostik und Schmerzbehandlung: In der Medizin werden Wärmebildkameras eingesetzt, um Hauterkrankungen, Entzündungen und Blutrückflüsse zu überwachen. Es wird auch verwendet, um die Durchblutung und Kreislaufstörungen zu diagnostizieren.

5. Automotive:

   • Fahrzeugsicherheit: Moderne Fahrzeuge nutzen Wärmebildkameras in Nachtsichtsystemen, um Fahrern zu helfen, Tiere, Fußgänger oder Hindernisse im Dunkeln besser zu erkennen.

   • Fehlersuche in Fahrzeugen: Auch in der Automobilbranche können sie zur Fehlersuche bei Heizung, Kühlung und elektrischen Systemen verwendet werden.

Vorteile von Wärmebildgeräten:

• Unabhängigkeit von Lichtverhältnissen: Ein wesentlicher Vorteil von Wärmebildgeräten ist ihre Fähigkeit, bei völliger Dunkelheit oder schlechten Sichtbedingungen (wie Nebel oder Rauch) zu arbeiten.

• Nicht-invasive Technologie: Wärmebildkameras ermöglichen eine schnelle und berührungslose Inspektion von Objekten und Oberflächen, ohne sie zu beschädigen.

• Sicherheit und Effizienz: In vielen Anwendungen (z. B. bei der Brandbekämpfung oder der industriellen Wartung) können durch den Einsatz von Wärmebildgeräten Gefahren frühzeitig erkannt und Schäden minimiert werden.

Aktuelle Entwicklungen und Trends:

• Miniaturisierung und Integration: Moderne Wärmebildgeräte werden immer kompakter, günstiger und in tragbare Geräte integriert, wie z. B. Smartphones oder Drohnen.

• Künstliche Intelligenz (KI): Einige fortschrittliche Wärmebildgeräte integrieren KI, um automatisch anormale Wärmequellen zu erkennen und entsprechende Warnungen auszulösen, z. B. in der Brandbekämpfung oder bei der Maschineninspektion.

• Verbesserte Auflösung: Mit zunehmender Nachfrage nach immer detaillierteren Bildern steigen auch die Auflösungen der Wärmebildsensoren. Viele neue Modelle bieten mittlerweile HD-Auflösung oder sogar mehr.

Wärmebildgeräte sind heutzutage unverzichtbare Werkzeuge für eine Vielzahl von professionellen und praktischen Anwendungen. Sie bieten nicht nur Vorteile bei der Überwachung und Inspektion, sondern können auch helfen, gefährliche Situationen frühzeitig zu erkennen und effizient darauf zu reagieren. Die Technologie entwickelt sich ständig weiter, wodurch die Geräte immer vielseitiger, präziser und zugänglicher werden.
